Уплотнения торцовые типа «Тандем»
ОБЛАСТЬ ПРИМЕНЕНИЯ
Двойные торцовые уплотнения типа «тандем» применяются в насосах и агрегатах, уплотняемыми средами в которых являются нефтепродукты, сжиженные углеводородные газы, жидкости, содержащие вредные химические вещества. Наиболее эффективны в случаях, когда недопустимо попадание затворной жидкости в перекачиваемый продукт.
РАЗНОВИДНОСТИ
- с пружинами, расположенными в перекачиваемом продукте (уплотняемой среде);
- пружинами, расположенными вне перекачиваемого продукта, применяются в тех случаях, когда имеется возможность засорения отверстий и пружин абразивными частицами, отложениями рабочих сред и т. п.;

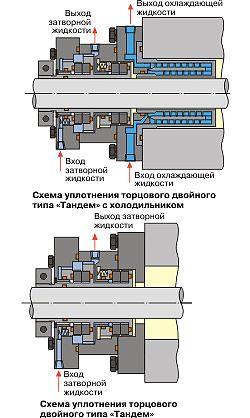

- с холодильником вала и без него.
ОСОБЕННОСТИ
- полностью исключается попадание затворной жидкости в уплотняемую среду;
- первая (контурная) пара трения работает под перепадом давления уплотняемой среды и затворной жидкости, а вторая (атмосферная) — под перепадом давления затворной жидкости и атмосферы;
- затворная жидкость — химически неагрессивная, нетоксичная жидкость, совместимая с уплотняемой средой;
- наличие холодильника позволяет обеспечить благоприятный температурный режим работы уплотнения;
- возможность использования различных охлаждающих жидкостей: вода техническая, антифриз, дизельное топливо и др.;
- схема обвязки выполняется по стандарту API 682: Plan 52;
- отсутствует необходимость в системе поддавливания затворной жидкости газом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип уплотнения | Диаметр вала, мм | Частота вращения вала, об/мин | Температура уплотняемой среды, °C | Давление уплотняемой среды, МПа | Максимальные утечки, л/ч |
| Min |
Max |
Min |
Max |
Min |
Max |
Min |
Max |
|
| Двойное ТУ «тандем» |
30 |
200 |
30 |
3000 |
-35 |
+200 |
0,1 |
10 |
0,002 |
| Двойное ТУ «тандем» с холодильником |
30 |
200 |
30 |
3000 |
-35 |
+400 |
0,1 |
10 |
0,002 |
Многообразие конструкций торцовых уплотнений общепромышленного назначения обусловливает необходимость очень тщательного и оптимального подбора для конкретных условий эксплуатации. Эта работа выполняется специалистами компании при получении от Заказчика опросного листа по условиям эксплуатации уплотнения.
